この記事で紹介するもの
0.1mm²くらいの細いエナメル線って、はんだ付けしようとすると
- ピンセットから逃げる
- 指で押さえると手が震える
- 台にテープで貼ると位置合わせが面倒
…みたいなイライラがありませんか？
この記事では、シャーペンに取り付けてエナメル線をしっかり固定できる3Dプリント治具を紹介します。
STLデータも無料で配布するので、同じ悩みを持っている人はぜひ使ってみてください。
使ってみた感想、改善アイデアなどあれば改善したいと思っています。

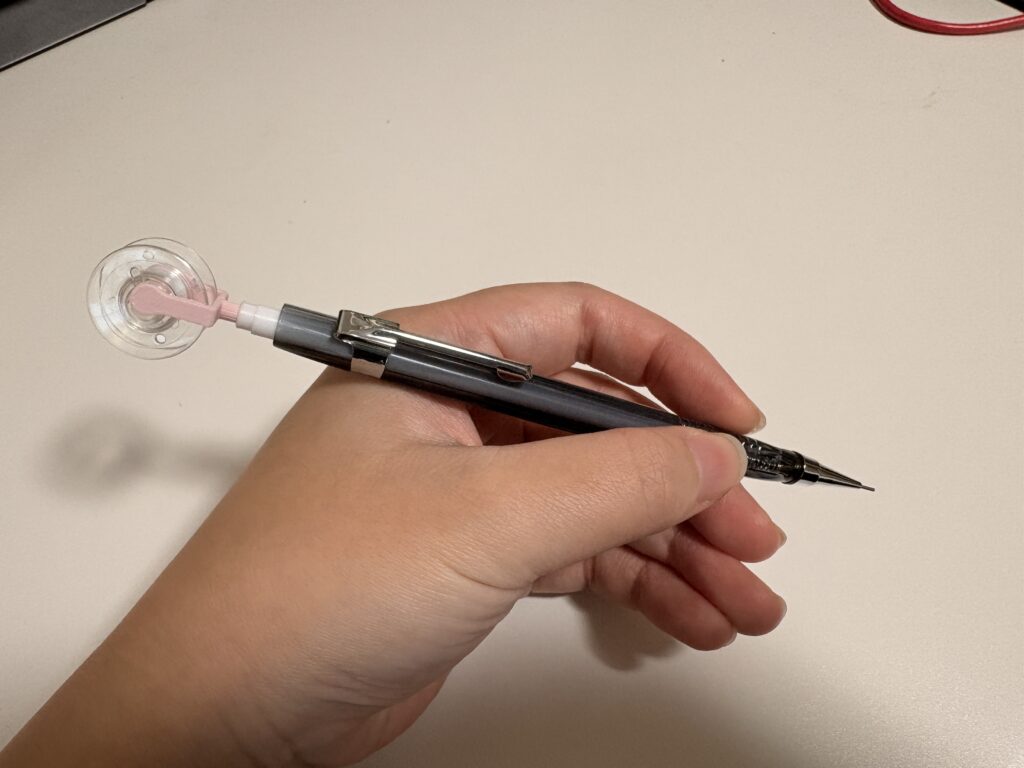

完成イメージ
- ベースは普通のシャーペン
- 消しゴム側に3Dプリントしたパーツを取り付け
- ボビンにエナメル線を巻き付けてテンションをかけることで、先端でピタッと固定
というシンプルな構造です。
どういうシーンで便利か
私がよく使うのは、例えばこんな場面です。
- 基板から細いエナメル線を引き出すとき
- 小さな基板へのジャンパ配線
- コネクタの端子に細線を直接はんだ付けするとき
ペンの形状になっていて線が暴れないので、とにかく作業が安定します。
STLデータのダウンロード
STLデータは以下からダウンロードできます。
👉 【STLダウンロード】
https://outer-purgatoly.booth.pm/items/7649694
利用条件
- 個人利用：OK
- 商用利用：NG
- データの再配布：NG
（Xのメンション or この記事 or オリジナル配布ページへのリンクで紹介してください）
必要なもの
今回使っているものはこんな感じです。
- 3Dプリンタ
- フィラメント：PLA / PETG などお好みで
- 手元にあるシャーペン(消しゴムの径が3.5mm前後のもの)
- 0.1mm² 前後のエナメル線
対応するシャーペンについて
私が使っているのは
百均で適当に買ったシャーペン
です。
消しゴムの径が違う場合は、STLを少しスケール変更して調整してください。
対応するボビンについて
KAWAGUCHI(カワグチ) 手芸用品 水平ガマ用ボビン ブラザー厚型タイプ 08-315
このボビンを前提に設計しています。
3Dプリントの設定例
プリント条件の一例です。
お使いのプリンタやフィラメントに合わせて微調整してください。
- 積層ピッチ：0.2mm
- インフィル：50%
- 壁厚：2〜3周
- サポート：底面のみ
ポイント：
力がかかる部分なので、レイヤー方向に割れないような向きで配置すると安心です。
3Dプリントも時間がかからないので消耗品だと思ってもらえれば。
使い方
- シャーペンに取り付ける
- シャーペンの消しゴムを取り外し、治具を差し込みます。
- ゆるい場合はマスキングテープを1周巻いてから差し込むとフィットしやすいです。
- エナメル線をセットする
- ボビンにエナメル線を巻き付けます
- エナメル線を治具のスリットに通し、ペン先まで通します。
- ペン先側には、はんだ付けしたい位置を合わせておきます。
- 角度を調整する
- ペンを持ちやすい角度に回して、作業しやすい向きに調整します。
- 必要なら、もう片方の手で軽く添えて位置を微調整。
- はんだ付けする
- あとはいつも通り、コテとはんだを使って作業するだけ。
- 線が勝手に動かないので、細かい部分でも落ち着いて作業できます。
工夫したポイント
- ペンの先から出る形にしたことで、
- どの作業姿勢でも持ち替えやすい
- 作業台のスペースをほとんど取らない
- 線を引っ張りすぎてちぎるリスクが減る
アイデア自体は私の師匠からいただきました。
注意点
- エナメル線を強く引っ張りすぎると断線の原因になります。
→ 軽くピンと張る程度で止めてください。 - ペン先に近い位置ではんだ付けするときは、
→ プラスチック部分をコテ先で触らないように注意（溶けます） - 印刷直後はバリが残っていることがあります。
→ エッジが立っている部分は軽くヤスリをかけると扱いやすいです。
よくありそうな質問（Q&A）
Q. 他のペンでも使えますか？
A. 消しゴム径が近ければそのまま使えます。合わない場合は、STLを編集してみてください。
Q. 0.08mm²より太い／細い線でも使えますか？
A. ある程度は対応できますが、シャーペンの芯の径より太いものには対応できません、当然ですが。
Q. 3Dプリンタを持っていないのですが…
A. Boothで販売もしています。
材料費や電気代など含めて5個500円です。
https://outer-purgatoly.booth.pm/items/7649789
まとめ
- 細いエナメル線のはんだ付けは、とにかく「線が暴れないこと」が大事
- シャーペン＋3Dプリント治具で、好きな角度・姿勢で安定して固定できるようになります
- STLデータを無料公開しているので、同じように悩んでいる人はぜひ試してみてください
もし使ってみて良かったら、
- SNSやブログで紹介してもらえると嬉しいです✨
- Xのメンションなどで感想もらえると、次の改良のモチベになります！
